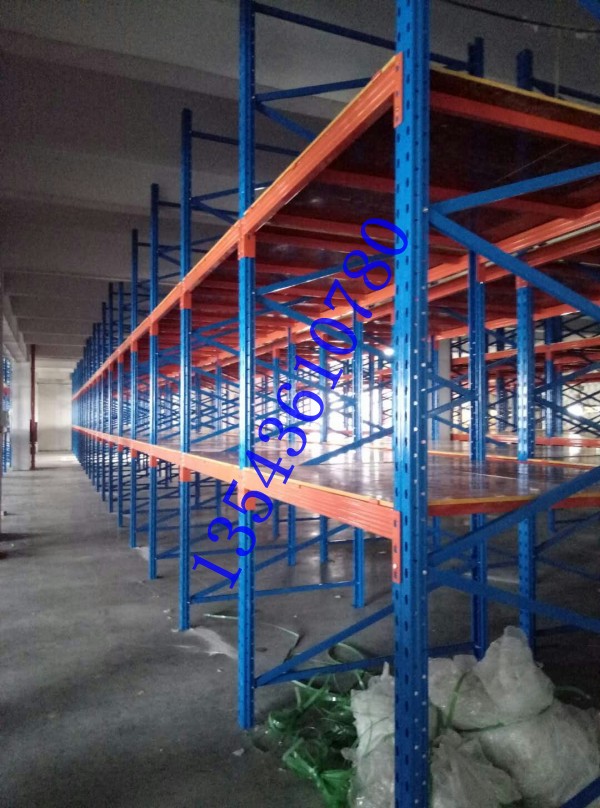

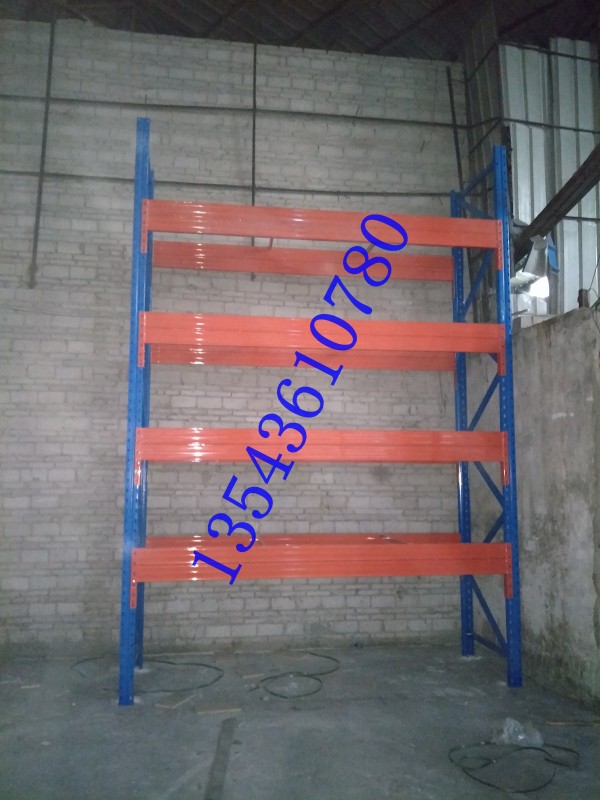

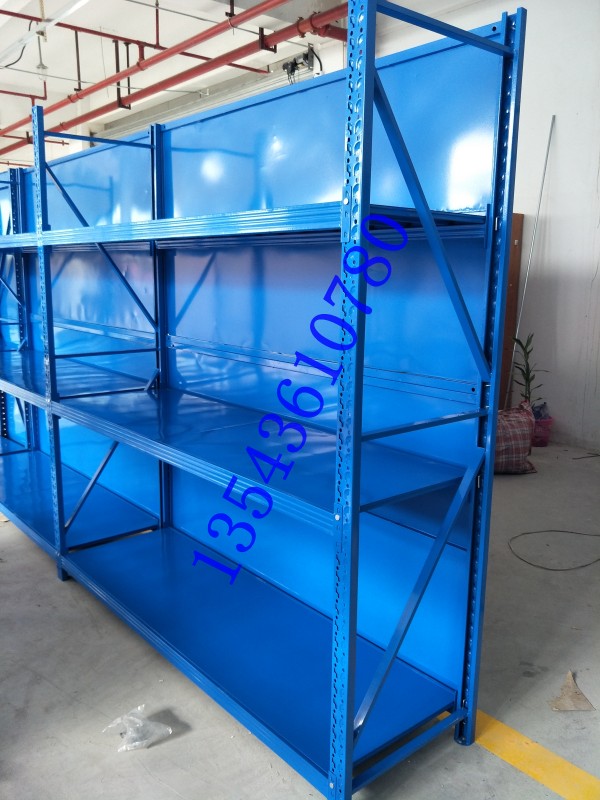

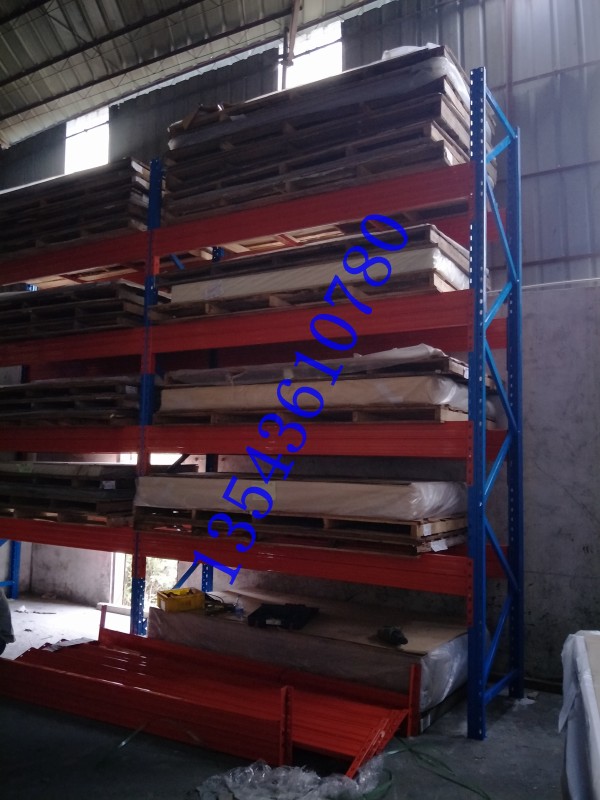

佛山求购重型仓储货架仓库角钢货架重型仓储货架定做厂家

点击图片查看原图
需求数量: 2000
价格要求: 480
包装要求: 塑料袋+纸箱包 装
所在地: 广东省佛山市南海区
有效期至: 长期有效
最后更新: 2020-02-19 12:19
报价
以上所展示的信息由企业自行提供,内容的真实性、准确性和合法性由发布企业负责,请认真核实,全球采购网对此不承担任何责任。
公司基本资料信息
您还没有登录,请登录后查看联系方式
免费注册为会员后,您可以...
发布供求信息 推广企业产品
建立企业商铺 在线洽谈生意
还不是会员,立即免费注册


详细说明




佛山求购重型仓储货架仓库角钢货架重型仓储货架定做厂家


1、 货架主要技术指标和性能的详细说明 一、货架主要参数及附属钢结构 货架结构形式为钢结构组合悬臂式货架 钢结构组合悬臂式货架  货架规模:4 排 x135 列 x22 层=11880 托盘; 货架总高度:11mm; 货架天、地轨:各 2 套; 货架深度:650mm; 货架列宽:590mm; 二、货架的主要技术指标 货架的主要技术指标和性能的详细说明 性能的详细说明 1.框架 框架由立柱、拉杆及底座组成;框架高度为 11000mm,货深度为 650mm,最大承 重为 1.1 吨。 立柱采用厚度为 1.8mm 的优质钢材,经辊轧成 C 型材,共有 13 个折弯面,截面尺 寸为 90*71,在折弯边上每隔 50mm 有冲压孔用以螺栓固定水平及斜拉杆,立柱正面的 每隔 75mm 的扇形孔用以支臂与龙门梁的连接(立柱截面见立柱 N90 附图)。 水平及斜拉杆、底座与立柱的连接均采用高强度螺母和螺栓。 2.水平拉杆 水平拉杆、 、斜拉杆设置 水平拉杆在框架上下部位设置, 斜拉杆每隔 600mm 设置一根, 拉杆为厚度为 1.5mm 的材料。 3.地面固定 地面固定采用 M10x120 的膨胀螺栓,通过每个立柱底座的两个螺栓孔连接,当地 面出现钢筋无法固定时,至少应保证有一个孔固定,地面的不平度用 1、2、5、10mm 垫片调节。 4.折弯承物 折弯承物 承物臂 臂 承物臂采用 2.5mm 的钢板折弯焊接而成。承物臂折弯边尺寸为:100*100,支臂一 方面用螺栓与立柱上的扇形孔连接,另一方面用来承载货物,折弯承物臂通过螺栓牢固 连接在货架上,不仅外形美观,而且强度可靠
