利特莱电力防震锤型号全价格优诚招加盟

利特莱电力防震锤型号全价格优诚招加盟
点击图片查看原图
  • 发布日期:2017-04-18 15:45
  • 有效期至:长期有效
  • 浏览次数3

招商详情

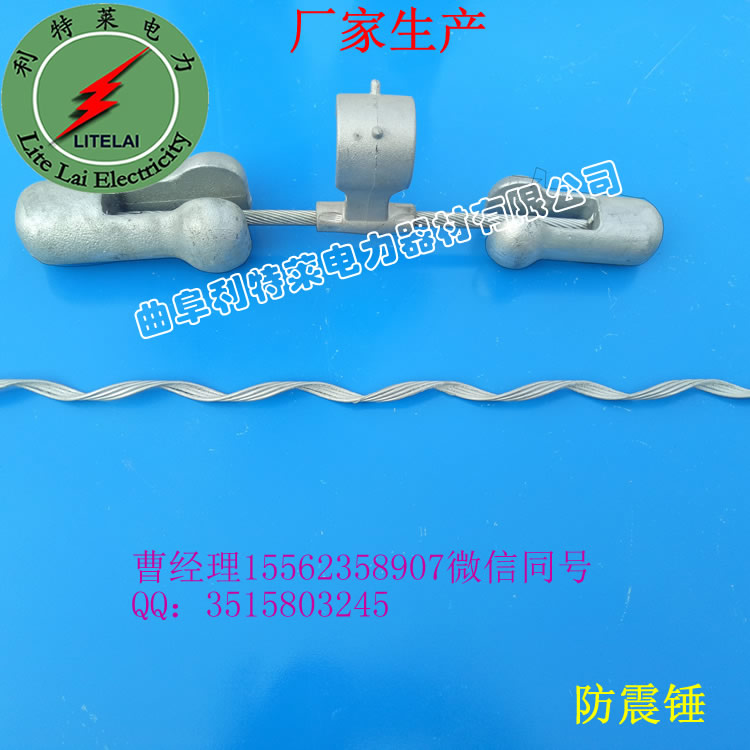

FRD-4D型防震锤




产品名称

FRD-4D型防震锤

品牌

利特莱

型号

FRD-4D

是否加工

铝线夹尺寸

1634mm

总  长

330mm383mm542mm

导线直径

1634mm

线夹长度

525266mm

线夹高度

6394mm

钢绞线直径

7.5911mm

防震锤 FRD-4D型防震锤 防震金具 ADSS光缆金具特点:防震锤采用特殊的音叉式结构,能产生四个谐振音频,能很好的覆盖现实中导线、地线的振动频率范围,加装防震锤后,导线、地线的振幅幅下降,且能够形成稳定振动的频率特别稀有,能有效地控制各种等级微风振动,从面有效的削除导线疲劳,保证导线、地线的寿命。

组成:镀锌铸铁锤头、热镀锌钢绞丝、铝合金线夹、不锈钢螺栓等。

作用:消除或降低光缆运行时因各种因素影响而产生的振动,保护光缆金具。

特点:1.采用典型的的哈罗设计,频率保护足以散布在从6Hz-150Hz宽频带范围内,并在此范围内有四个谐振频率。

2.锤头麦收吊线永久粘合,能承受安装、维修、运行等条件下的机械栽荷。

3.独特的外形设计不积冰、积水。

4.安装方便,安全,不对导线、地线造成损坏。

5.防震锤采用防电晕设计,可以防止电晕发生。

引起振动的因素:挡距、张力、风速、风向、地线及缆的结构尺寸等。

适用范围:适用于架空电力线路上抑制导线、地线的振动。

音叉式防震锤

ADSS/OPGW光缆的防振锤,锤头结构为开口音叉式,经过国电电力建设研究所试验证实它拥有四个谐振频率,其防振频带宽度也大于FG、FD型防振锤,此防振锤已大量运行在光缆上,试验证实它拥有四个谐振频率,对频率为5~150HZ的振动均有良好的防振效果。

使用指导:
①、防振锤不能直接安装在ADSS/OPGW光缆上,应使用护线条保护光缆。
②、按公式算出安装距离,如落在金具护线条预绞丝上的则照常安装(直接安装在金具护线条预绞丝上);如超出金具护线条预绞丝,则需加安装防振锤护线条,而且防振锤护线条末端离金具护线条预绞丝末端距离大于70mm。
③、防振锤低频端大锤头朝向杆塔一端。
④、根据光缆的运行张力、档距的大小和地形来确定每档需配的数量。

防振锤规格型号参数表


型号

铝线夹尺寸

导线直径(mm)

总长(mm)

线夹长度(mm)

线夹高度(mm)

钢绞线直径(mm

重量(kg)

34.0

34.0-29.5

94

30.5

30.5-27.50

96

4D-40

27.6

27.6-24.5

542

66

98

11

4.7

27.0

27.0-22.5

70

27.6

27.6-24.5

98

27.0

27.0-22.5

70

4D-30

23.4

23.4-19.5

383

52

72

9

2.5

20.3

20.3-16.5

73

23.4

23.4-19.6

72

20.3

20.3-16.5

73

4D-20

18

18.0-15.0

330

52

65

7.5

1.4

16

16.0-13.3

63





FD型防震锤


架空电力线路受风、冰、低温等气象条件的作用,使线路产生振动和动舞。振动频率较高而振幅很小,风振动使架空线在悬点处反复被拗折,引起材料疲劳,最后导致断股、断线事故。舞动的频率很低,而振幅却很大,很容易引起相间闪络,造成线路跳闸、停电或烧伤导线等严重事故。防震锤只是一段铁棒。由于它加挂在线路塔杆悬点处,以吸收或减弱振动能量,改变线路摇摆频率,防止线路的振动或舞动。

产品名称:

FD型防震锤

牌:

利特莱

号:

FD

加工与否:

钢芯铝绞线截面:

35/50 70/95 120/150 185/240 300/400 500/630mm

钢绞线截面:

355070100mm

线夹长度:

300350370400450500550mm



FD型防震锤

型号规格

适用绞线截面

主要尺寸

镀锌钢绞线规格

重量

钢绞线

钢芯铝绞线

D

H

Φ

L

FD-1

35-50

40

40

9

300

19/1.8

1.5

FD-2

70-95

46

55

9

370

19/1.8

2.4

FD-3

120-150

56

65

11

450

19/2.2

4.5

FD-4

185-240

62

70

11

500

19/2.2

5.6

FD-5

300-400

67

70

13

550

19/2.6

7.2

FD-6

500-630

70

75

13

550

19/2.6

8.6

FG-35

35

42

50

9

300

19/1.8

1.8

FG-50

50

46

50

9

350

19/1.8

2.4

FG-70

70

56

60

13

400

19/2.2

4.2

FG-100

100

62

65

13

500

19/2.2

5.9

锤头为灰铸件,涂漆,其余为热镀锌钢制件。

选择我们的理由:
●十年生产销售,专业生产电力光缆及配套金具;
●产品型号规格全,电力光缆,普通光缆及配件;
●产品质量保证,优质的服务贴心您;
●产品货期短,物流发货快,节省您的宝贵时间;
●网上订购更优惠,专享8.8折;
因为产品规格众多,欢迎广大客户朋友来电咨询详细价格,我们会用最真诚的服务和最优惠的价格,来达成我们的合作,使双方共赢。
销售部经理:曹经理
联系电话:155 6235 8907
传 真:0537-4567946
QQ号:3515803245
微信号:155 6235 8907
地址:山东曲阜周公庙工业园约礼街东首6号
